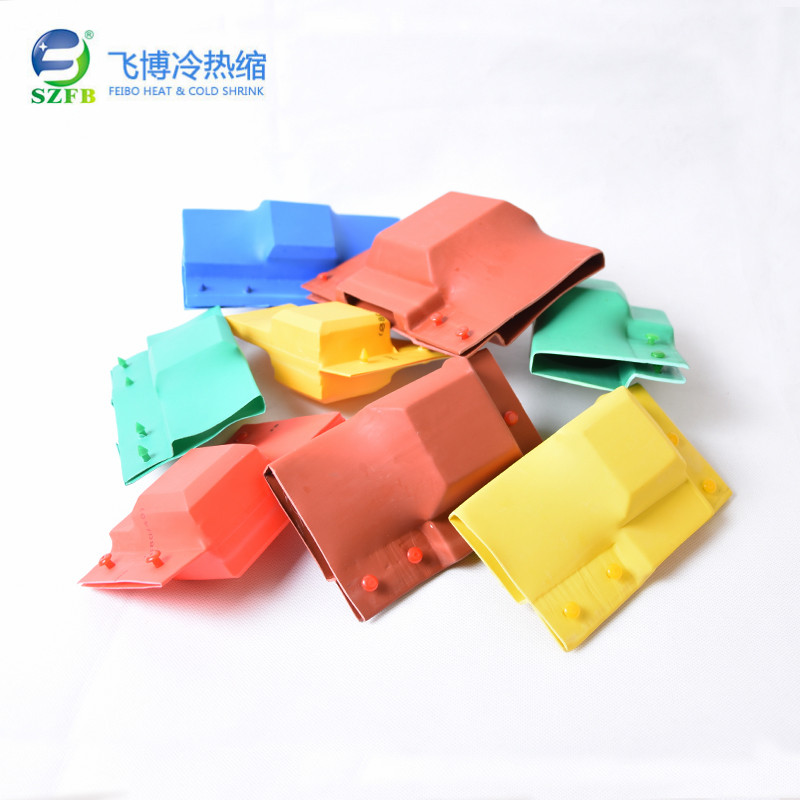

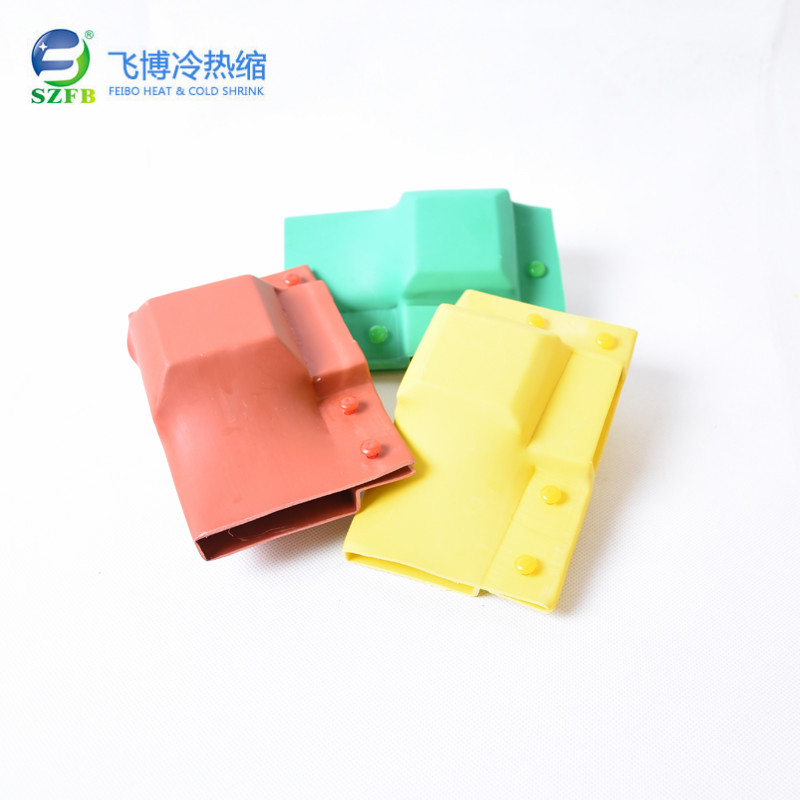

1. نظرة عامة على المنتج
تعتبر أغلفة حماية قضبان التوزيع أجهزة حماية عازلة متخصصة مصممة لتوفير عزل كهربائي وحماية من التلامس العرضي للقضبان الكهربائية المكشوفة ووصلاتها في أنظمة توزيع الطاقة. تُصنع من مواد عالية الأداء مثل البولي أوليفين المشبك بالإشعاع أو مطاط EPDM، وتوفر هذه الأغلفة قوة عازلة ممتازة وثباتًا حراريًا ومقاومة للعوامل البيئية.
تُشكل الأغلفة مسبقًا بأشكال مختلفة لتتناسب مع تكوينات وصلات قضبان التوزيع المختلفة، بما في ذلك الوصلات من النوع I (المستقيم)، والنوع L (الانحناء/الكوع)، والنوع T (الفرعي/الثلاثي)، مما يجعلها مناسبة للترتيبات المعقدة لقضبان التوزيع في لوحات التوزيع ومحطات التحويل.
2. الميزات والفوائد الرئيسية
عزل فائق: يوفر عزلاً كهربائيًا موثوقًا لقضبان التوزيع حتى فئة جهد 35 كيلو فولت، بقوة عازلة تصل إلى ≥25 كيلو فولت/مم
حماية من التلامس: يمنع التلامس العرضي مع الأجزاء الحية لقضبان التوزيع، مما يضمن سلامة المشغلين
حماية من الحيوانات: يمنع حدوث دوائر قصيرة وتسرب كهربائي ناتج عن الحيوانات الصغيرة أو الطيور أو النباتات التي تصل بين الأطوار
تكوينات متعددة: متوفر بأشكال I، L، T لتغطية المقاطع المستقيمة والانحناءات والوصلات الثلاثية
تركيب سهل: يمكن تركيب الأغلفة مسبقة التشكيل دون فصل قضبان التوزيع؛ وتثبت برباطات الكابلات أو المزالج أو مثبتات مثبتة ضد الأشعة فوق البنفسجية
مقاومة بيئية: مقاومة للرطوبة والغبار والأشعة فوق البنفسجية ودرجات الحرارة الواسعة (من -40°C إلى 105°C)
ترميز لوني: الألوان القياسية (أحمر، أصفر، أخضر، أسود) تتيح تحديدًا سهلًا للأطوار
مطابقة للمعايير: مطابق لـ RoHS ومعايير IEC/EN للسلامة الكهربائية
3. المواصفات الفنية
| المعامل | المواصفات |
|---|---|
| الجهد المقنن | من 1 كيلو فولت إلى 35 كيلو فولت (حتى 40.5 كيلو فولت لبعض الموديلات) |
| المادة | بولي أوليفين مشبك أو مطاط EPDM |
| درجة حرارة التشغيل | من -40°C إلى 105°C |
| القوة العازلة | ≥20-25 كيلو فولت/مم (حسب المادة) |
| المقاومة الحجمية | ≥10¹⁴ Ω·سم |
| الألوان | أحمر، أصفر، أخضر، أسود (ألوان مخصصة متوفرة) |
| المعايير | RoHS، IEC 60947، ISO 9001 |
| Item | Models | Item | Models | Item | Models |
| singel row | Ikv-25*5+25*5 | double row | Ikv-25*5+25*5*2 | Triple busbar lap joint | Ikv-25*5+25*5*3 |
| Ikv-30*5+30*5 | Ikv-30*5+30*5*2 | Ikv-30*5+30*5*3 | |||
| Ikv-40*5+40*5 | Ikv-40*5+40*5*2 | Ikv-40*5+40*5*3 | |||
| Ikv-50*5+50*5 | Ikv-50*5+50*5*2 | Ikv-50*5+50*5*3 | |||
| Ikv-60*5+60*6 | Ikv-60*5+60*6*2 | Ikv-60*5+60*6*3 | |||
| Ikv-70*10+70*10 | Ikv-70*10+70*10*2 | Ikv-70*10+70*10*3 | |||
| Ikv-80*10+80*10 | Ikv-80*10+80*10*2 | Ikv-80*10+80*10*3 | |||
| Ikv-90*10+90*10 | Ikv-90*10+90*10*2 | Ikv-90*10+90*10*3 | |||
| Ikv-100*10+100*10 | Ikv-100*10+100*10*2 | Ikv-100*10+100*10*3 | |||
| Ikv-120*10+120*10 | Ikv-120*10+120*10*2 | Ikv-120*10+120*10*3 | |||
| Ikv-150*10+150*10 | Ikv-150*10+150*10*2 | Ikv-150*10+150*10*3 |
4. أشكال المنتج وتطبيقاته
| الشكل | الوصف | التطبيق |
|---|---|---|
| النوع I | غلاف مستقيم للمقاطع الخطية | الوصلات المستقيمة والمقاطع المستمرة لقضبان التوزيع |
| النوع L | غلاف كوع لانحناءات 90° | انحناءات ووصلات زاوية قضبان التوزيع |
| النوع T | غلاف ثلاثي للوصلات الفرعية | وصلات الفروع والوصلات الثلاثية |
5. مجالات التطبيق
لوحات التوزيع والمفاتيح الكهربائية: حماية عازلة لقضبان التوزيع في لوحات الجهد المنخفض/المتوسط
محطات التحويل: حماية وصلات قضبان التوزيع وخطوط دخول/خروج المحولات
محطات توليد الطاقة: عزل عقد ووصلات قضبان النحاس
الأنظمة الكهربائية الصناعية: حماية قضبان التوزيع في مرافق التصنيع والمعالجة
الطاقة المتجددة: حماية الوصلات الكهربائية للطاقة الشمسية وطاقة الرياح
مشاريع التعديل التحديثي: ترقية سلامة المنشآت الكهربائية القائمة
6. دليل التركيب
اختر الشكل والحجم الصحيحين لتكوين قضبان التوزيع لديك.
نظف سطح قضبان التوزيع لإزالة الغبار والملوثات.
ضع الغلاف الواقي على منطقة وصلة قضبان التوزيع.
ثبت الغلاف باستخدام رباطات الكابلات أو البراغي البلاستيكية أو المزالج.
تأكد من أن الغلاف يغطي بالكامل جميع الأجزاء الحية.
افحص للتحقق من التركيب الصحيح والتغطية الكاملة.
7. ضمان الجودة
100٪ فحص في المصنع لدقة الأبعاد وأداء العزل
مطابق لـ RoHS والمعايير الدولية للسلامة
نظام إدارة الجودة ISO 9001
إمكانية تتبع لكل دفعة إنتاج
8. الدعم والخدمات
أشكال وأحجام مخصصة متوفرة (OEM/ODM)
دعم فني وإرشادات التركيب
توفير عينات للاختبار
خيارات شحن عالمية
