نظرة عامة على المنتج

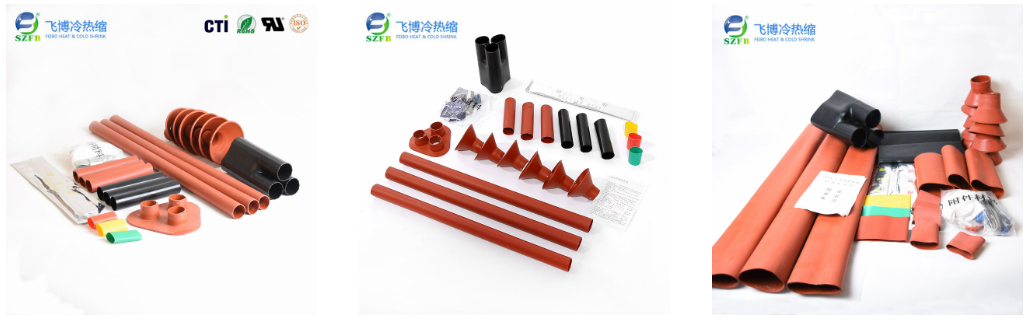

هذا المنتج هو طقم نهايات كابلات طاقة كامل العزل والقابل للانكماش الحراري، مصمم خصيصًا للاستخدام الخارجي مع كابلات الطاقة متوسط الجهد من 8.7 إلى 15 كيلو فولت، ومتوافق تمامًا مع مقاطع الكابلات من 50 إلى 25 مم². يشكل الطقم حاجزًا دائمًا محكمًا عند التسخين، مما يوفر مقاومة استثنائية للعوامل الجوية، ومقاومة للماء والرطوبة، وأداء عزل كهربائي ممتاز، يضمن التشغيل المستقر طويل الأمد في البيئات الخارجية القاسية.

h2: الميزات والفوائد الأساسية

• تكافل استثنائي مع البيئة: مدى تشغيل واسع لدرجة الحرارة (125+ إلى 55- درجة مئوية)، مقاومة ممتازة للأشعة فوق البنفسجية والأوزون والشيخوخة، مصمم لظروف الخارج الصعبة.

• تخصيص طول مرن: الطول القياسي لأنبوب العزل هو 650 مم. يمكننا توفير أطوال مخصصة حسب متطلبات مساحة التركيب والمسافات الآمنة الخاصة بك، تصل إلى 1200 أو 1000 أو 800 مم.

• تصميم مبتكر سهل الاختبار: تصميم فاصل ومستقل لسلك تأريض الدرع الحديدي وسلك تأريض الشاشة النحاسية. هذا الهيكل الفريد يسمح بإجراء اختبارات ما قبل التركيب (مثل مقاومة العزل) بشكل مريح ومستقل بعد تركيب الكابل أو أثناء استكشاف الأخطاء، مما يوفر الوقت والجهد ويكون منطقيًا.

• حماية كهربائية شاملة: يحتوي على وحدة تحكم في الإجهاد لتوزيع مجال الكهرباء بشكل متساوٍ في نهاية الكابل، مما يمنع التفريغ الجزئي. يضمن الهيكل متعدد الطبقات القابل للانكماش عند التسخين عزلًا كاملاً، ويحجب الرطوبة والملوثات.

• تركيب سهل وفعّال: الطقم مكتمل المكونات وواضح العلامات. يمكن تسخينه بسرعة باستخدام موقد أو أداة هواء ساخن للتركيب، دون الحاجة إلى معدات معقدة، مما يقلل من عتبة المهارة المطلوبة لفنيي التركيب.

• تحديد طور قياسي: يوفر أنابيب عزل بثلاثة ألوان (أحمر، أصفر، أخضر) تتوافق مع معايير تسلسل الطور الدولية، لتسهيل التحديد والتركيب الصحيح في الموقع.

h2: المواصفات الفنية

• جهد النظام: 15/8.7 كيلو فولت

• مقطع الكابل المناسب: من 50 إلى 25 مم²

• درجة حرارة الانكماش الكامل: ≥ 105 درجة مئوية

• مدى درجة حرارة التشغيل: من 125+ إلى 55- درجة مئوية

• الجهد المقنن: 11 كيلو فولت

• الألوان: أحمر (طور R)، أصفر (طور Y)، أخضر (طور B)

• التغليف القياسي: 1 طقم / كيس

h2: مجالات التطبيق النموذجية

• نهايات كابلات خطوط التوزيع الخارجية 10-15 كيلو فولت.

• خطوط تجميع الطاقة الخارجية في محطات الطاقة المتجددة (الرياح، الشمسية).

• نقاط التوصيل الكهربائية الخارجية في المناطق الصناعية والمناجم.

• مداخل ومخارج كابلات خزانات الحلقة الخارجية (RMU) والمحطات الفرعية المتنقلة.

• شبكات الطاقة الخارجية في البنى التحتية مثل أنظمة السكك الحديدية والموانئ.

h2: ملخص خطوات التركيب

1. تحضير الكابل: إزالة الغلاف الواقي الخارجي، وطبقة الدرع، والغلاف الداخلي، وطبقة الشاشة من الكابل وفقًا للمتطلبات الفنية.

2. تركيب أسلاك التأريض: تركيب وتثبيت سلك تأريض الدرع الحديدي وسلك تأريض الشاشة النحاسية بشكل منفصل.

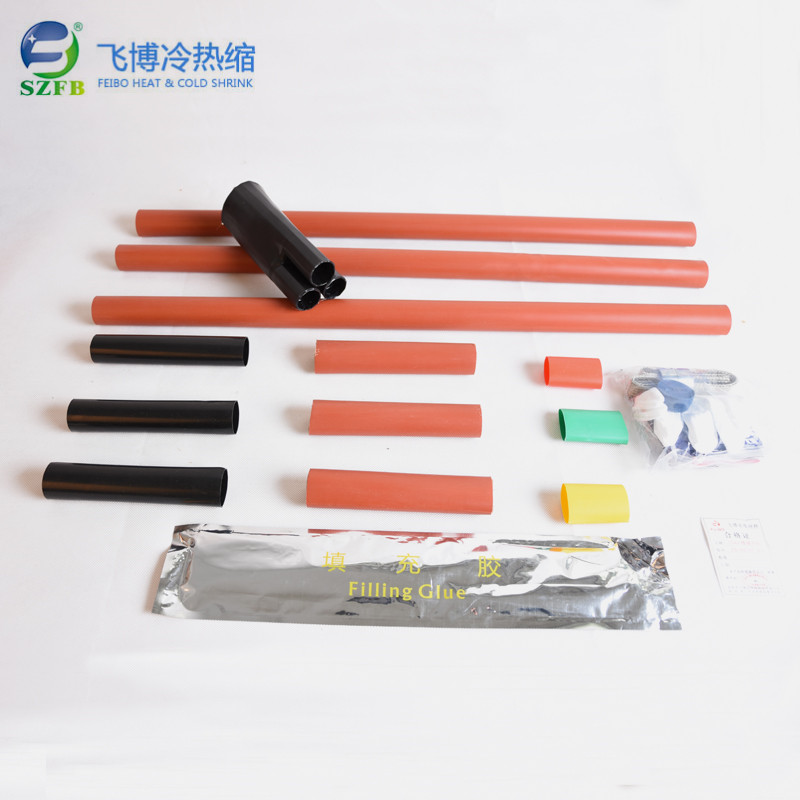

3. تجميع المكونات: وضع مكونات الطقم بالترتيب: قفاز الثلاثة أصابع، أنبوب العزل، أنبوب التحكم في الإجهاد، وأنابيب العزل الملونة حسب الطور.

4. ربط الموصل: تركيب الطرفية (الوصلة) وصقلها لجعل السطح أملس.

5. التسخين والانكماش: البدء من منطقة التأريض، تسخين جميع المكونات القابلة للانكماش بالتساوي من الأسفل إلى الأعلى حتى الانكماش الكامل وخروج المادة اللاصقة بشكل متساوٍ.

6. التفقد النهائي: التأكد من انكماش جميع الأجزاء بشكل محكم وأن السطح أملس وخالٍ من التجاعيد.

h2: التغليف وضمان الجودة

• كل طقم معبأ بشكل مستقل في عبوة محكمة، لضمان اكتمال المكونات ونظافتها.

• نقدم خدمة الطباعة والتغليف المخصصة حسب الطلب.

• ينتج المنتج باتباع أنظمة الجودة ذات الصلة بدقة، مع تقديم دعم فني وضمان خدمة موثوق.









•
